玻璃轉子流量計選型：玻璃轉子流量計適用于小流量小口徑的液體和氣體的測量，顯示比較直觀，直接刻度顯示瞬時流量。不適用于需要累積流量的場合。一般實驗室和化工企業用的比較多。

　　一、玻璃轉子流量計介紹

　　玻璃轉子流量計的主要測量元件為一根垂直安裝的下小上大錐形玻璃管和在內可上下移動的浮子。當流體自下而上經錐形玻璃管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當此上升的力、浮子所受的浮力及粘性升力與浮子的重力相等時，浮子處于平衡位置。因此，流經玻璃轉子流量計的流體流量與浮子上升高度，即與玻璃轉子流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。

　　TFLZB/KYLZJ系列玻璃轉子流量計廣泛應用于化工、石油、輕工、醫藥、環保、食品及計量測試、科學研究等部門，測量單相非脈動流體(液體或氣體)的流量。玻璃轉子流量計有較強的耐腐性能，可檢測酸（氫氟酸除外）、堿、氧化劑和其它腐蝕性的氣體或液體的流量，適用于化工、制藥、造紙、污水處理等行業。

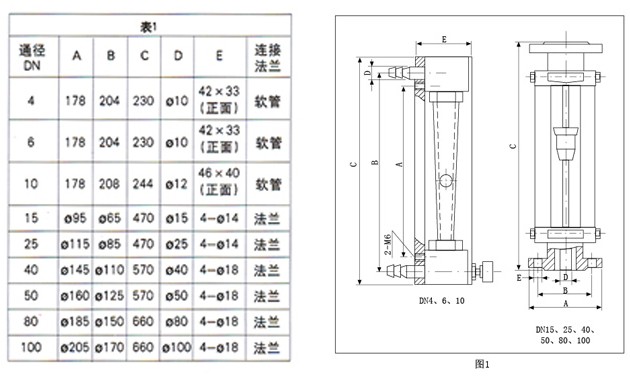

　　外形及安裝尺寸

　　原理與結構

　　流量計主要由一根自下而上擴大的錐形玻管和一只隨流體流量大小上下移動的浮子組成（圖3）。流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升，當升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。

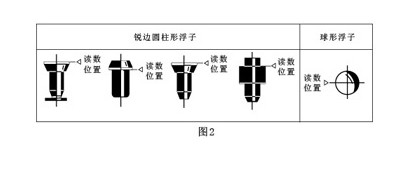

　　流量計中浮子讀數位置按圖2所示:

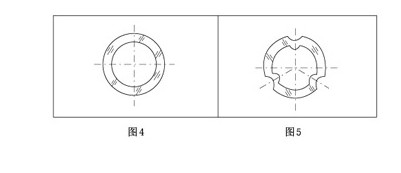

　　LZB/LZB-( )F流量計的錐管為光滑內壁管(見圖4)，通徑DN15以上的流量計，浮子通過導桿 上下移動，保持穩定；LZJ/LZJ-( )F流量計錐管 內壁有三條導向凸筋，使浮子保持穩定(見圖4)。通徑DN10以下的流量計采用軟管連接，配有 針形流量調節閥；通徑DN15以上流量計采用法蘭連接。

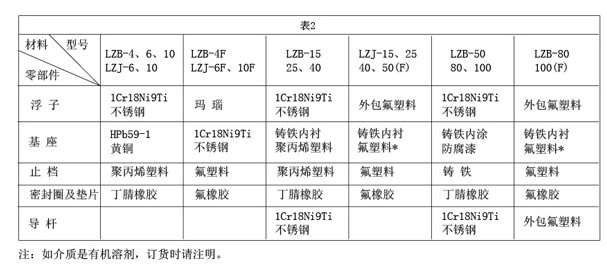

　　接觸測量流體的零部件材質

　　三：玻璃轉子流量計型號規格及技術參數

　　全不銹鋼玻璃轉子流量計

　　LZB-□□B或LZB-□□B0

　　法蘭或基座及閥針、浮子及導桿、支承板、罩殼及螺栓等均為不銹鋼1Cr18Ni9Ti，型號為LZB-□□B，如過流材質選用不銹鋼0Cr18Ni12Mo2Ti（316），則需選LZB□□B0，需定做。

　　耐腐型玻璃轉子流量計

　　LZB-□□F或LZB-□□F/B

　　DN2～10采用PTFE基座，DN15～100采用鑄鐵法蘭內襯PTFE，型號為LZB-□□F。

　　DN15～100如要采用不銹鋼（304或316）法蘭內襯PTFE，則為全不銹鋼耐腐型。型號為LZB-□□F/B（或B0）需定做。

　　注：所有通徑流量計錐形玻管材料為高硼硅質玻璃.

　　公稱通徑≤10mm以下，普通耐腐型可采用全不銹鋼材質，如果測量強腐蝕性介質，則基座和密封材料采用聚四氟乙烯，支承板采用不銹鋼，一般不能帶針閥，并需定做。

　　友情提醒：玻璃轉子流量計的選用

　　玻璃轉子流量計的選用可從以下幾個方面考慮。

　　1． 測量的對象。即測量介質種類、壓力大小、化學性質。如液體介質、氣體介質，對具腐蝕性的介質則應選擇耐腐流量計。

　　2． 流量計本身性能。上述條件確定后一般講，若價格沒有大的變化，可優先選用針閥置于流量計上部的；有較大流通孔的，是直接流量刻度的；結構簡單的；外部尺寸較小的等等。如是小流量范圍，則可選用球浮子式，因它測量時穩定、不易積塵、精度較高、互換性好。

　　3． 根據價格選用。一般講，精度高的價格高。要根據測量目的選用儀表精度等級，如只須控制測量介質通過量，經試運行調整，以后需始終穩定這個通過量，那么精度就是次要的。

　　4．流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升，當升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。
